Емкость из полипропилена 0,25 м³ с перемешивающим устройством для азотной кислоты

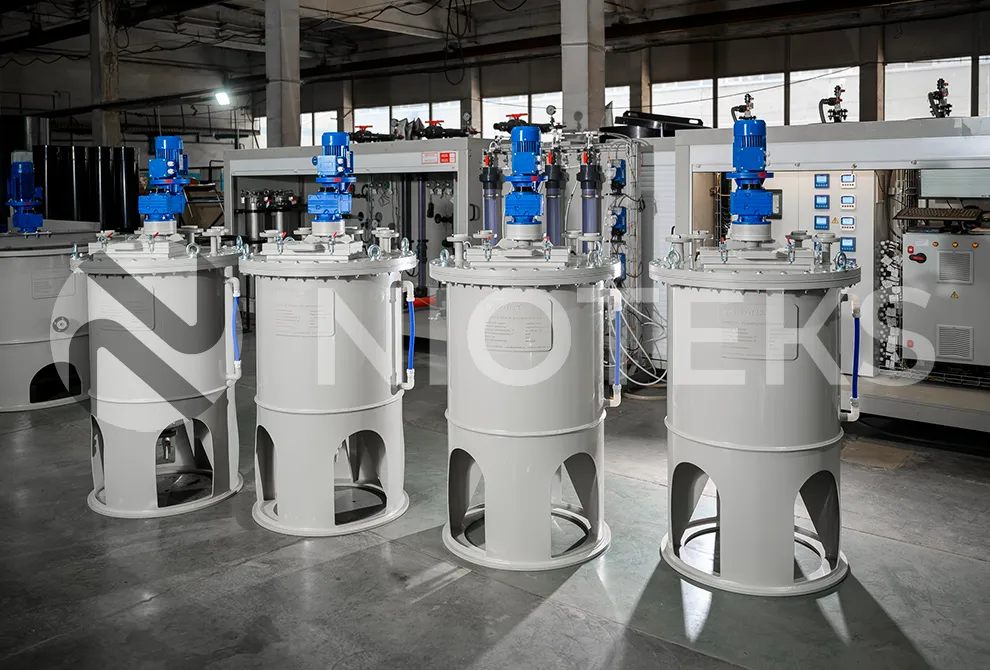

Для перемешивания и хранения концентрированной азотной кислоты специалисты НИОТЕКС спроектировали и изготовили цилиндрическую емкость из полипропилена с вкладышем из поливинилиденфторида и перемешивающим устройством номинальным объемом 0,25 м³. В рамках проекта изготовлена партия из 4 емкостей.

Заказчику требовалось оборудование для работы с азотной кислотой концентрацией 53% при повышенной рабочей температуре - от +20 до +80 °C. Азотная кислота — сильный окислитель, и при такой концентрации и температуре она предъявляет самые жесткие требования к химической стойкости материала.

Емкость из полипропилена выполнена в двухслойном исполнении. Несущий корпус изготовлен из полипропилена (PP-B), а внутренний рабочий слой, контактирующий с кислотой, — вкладыш из поливинилиденфторида (PVDF). PVDF - фторопласт с максимальной химической стойкостью, в том числе к концентрированным и окисляющим кислотам при высоких температурах, поэтому именно он принимает на себя воздействие азотной кислоты 53%. Полипропиленовый корпус обеспечивает механическую прочность и жесткость конструкции. Такое сочетание материалов позволяет надежно и безопасно работать с окисляющей средой и рассчитано на срок службы 15 лет.

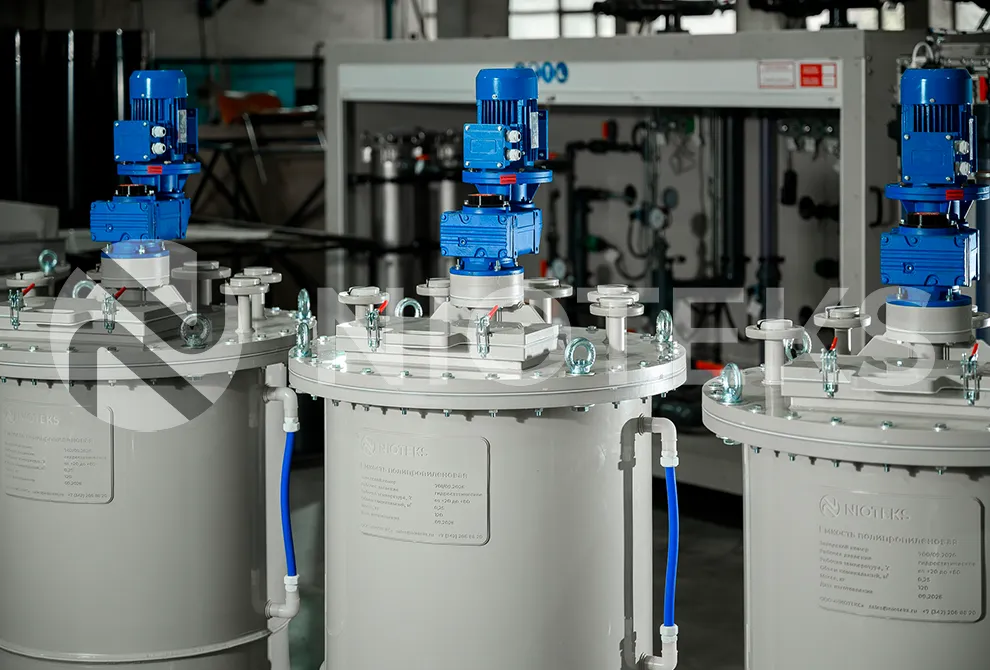

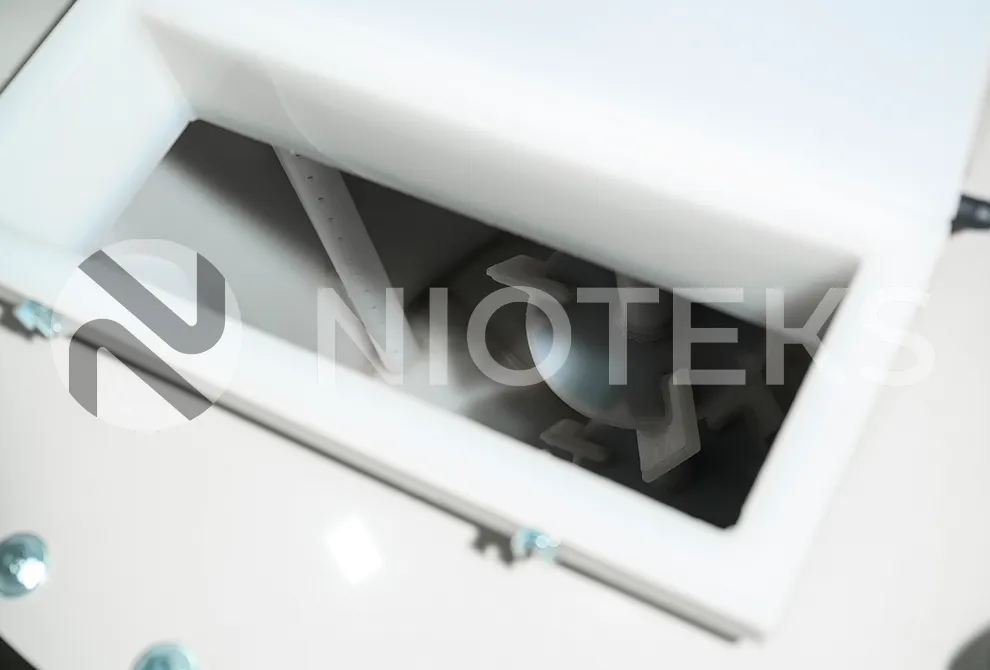

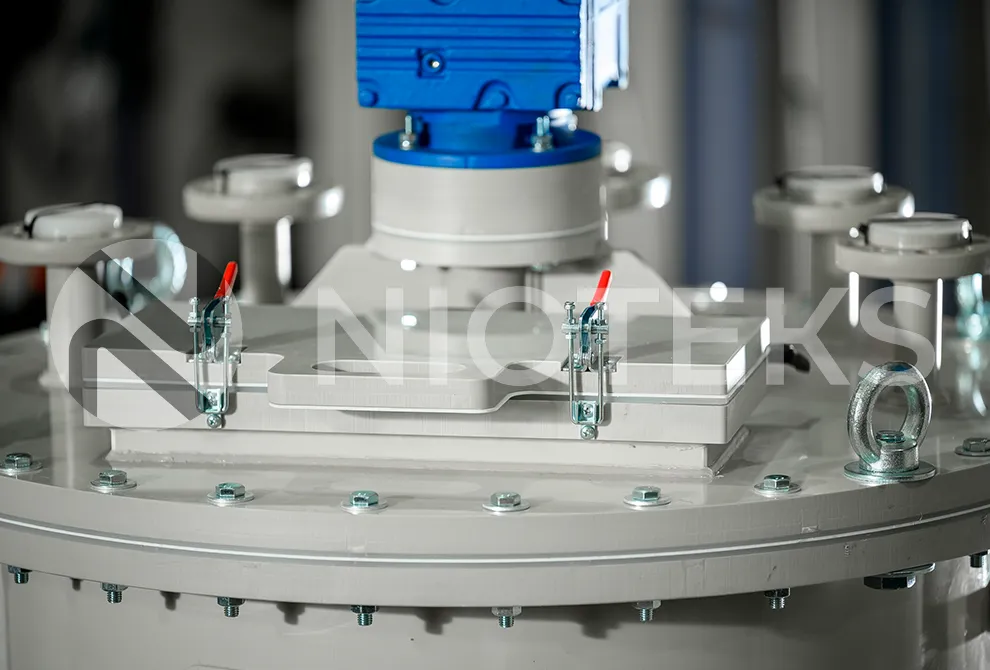

Емкость из полипропилена с PVDF-вкладышем оснащена перемешивающим устройством - трехлопастной мешалкой диаметром 250 мм, футерованной поливинилиденфторидом, с фторопластовым набивным уплотнением. Футеровка и уплотнение из фторопласта защищают перемешивающее устройство от воздействия азотной кислоты, поэтому перемешивающее устройство может работать непосредственно в агрессивной среде. Перемешивающее устройство поддерживает однородность рабочей среды и равномерное распределение концентрации по всему объему емкости из полипропилена.

Для контроля кислотности среды предусмотрено место установки pH-метра с защитным кожухом, что позволяет отслеживать параметры процесса в реальном времени.

Емкость из полипропилена с PVDF-вкладышем рассчитана на гидростатическое рабочее давление, плотность рабочей среды до 1200 кг/м³ и диапазон рабочих температур от +20 до +80 °C. Масса емкости - 120 кг, расчетный срок службы - 15 лет.
